SQZK1620D-10触摸屏双蜗轮切纸机

SQZK1620D-10触摸屏双蜗轮切纸机
  • 询价

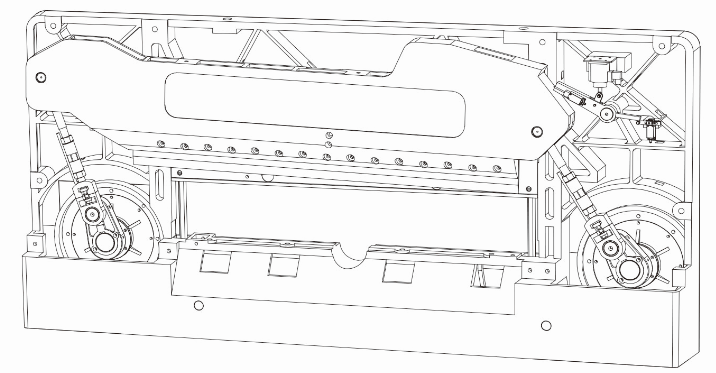

1.双蜗轮切纸机:

本系列双蜗轮双导轨无槽工作台切纸机已获得实用新型专利.专利号:ZL 2007 2 0192036.X.高速滚珠丝杠,线型导轨及无槽的工作台组成箱式的送纸机构.确保送纸器在高速运动下定位准确,纸张的压紧机构利用液压驱动,且压力无级可调,调压范围大.裁切机构由蜗杠通过电磁摩擦离合器带动双蜗轮同时拖动刀床,且刀床拉杠上装有过载保险装置、红外光电装置、电子刀锁装置,裁切双手同步按钮操作装置。因此本系列机器具有裁切力特别大,裁切精度高,操作方便安全可靠,坚固耐用的特点,特别适合裁切各种蜂窝纸、胶纸板,PC板等硬材料。

2. 双导轨送纸系统 :推纸系统采用中国台湾原装进口直线导轨和滚珠丝杆 ,耐磨,抗撞击力强。

3. 10英寸TFT 彩色触摸屏:本系列程控电脑显示屏采用10英寸工业人机界面, 电脑主要部件为美国工业级芯片, 多语言操作界面,并且配有电子手轮,让用户操作起来更人性化。可实现自我故障诊断功能和动画运转模式显示。编程容量达200组,每个程序组有200个不同位置裁切数据, 数据记忆储存达30万小时以上,从而保证了可靠性与稳定性。送纸电机采用进口日本交流数字伺服控制系统,送纸速度6-22米分钟, 送纸定位精度可达0.05毫米。

4. 安全保护系统:机器采用光控安全装置、裁切动作双手同步按钮操作、电子刀锁单循环裁切等安全装置,保护操作人员能够安全进行操作。

5.过载保护装置以及安全快捷的换刀方式

6.刀条顶出装置

7.工作台镀铬处理:工作台和侧板表面都是采用镀铬处理,加强表面的光滑度及精度。

8.工作平台气珠 :整个工作平台均匀分布气珠,使得送纸工作更加方便、轻松。

9.特制电子刀锁:提供安全系数,提高生产效率

10.重型树脂砂机身,无翘曲。

11.光学对刀线灯装置,提供生产效率。

12.质量标准 :本系列切纸机的质量符合中国人民***机械行业标准JB/T 8115 -2010

13.安全标准 符合欧洲CE 标准。


二、技术参数:



SQZK1620D-10

**裁切门幅cm

Max cutting width

162

**裁切长度cm

Max cutting  length

165

**裁切高度cm

Max cutting height

16.5

主电力(N)

Main motor power

7.5

裁切速度Cycles/min

Cutting speed

45

机器重量kg

Weight

6200

机器宽度含边桌

Width of machine with sideway

371

机器宽度不含边桌

Width of machine without sideway

340

机器长度(cm

length

315

机器高度

height

174

*小裁切不含压板

Smallest cut without false clamp

3.5

*小裁切含压板

Smallest cut with false clamp

11

刀片规格(cm

Knife thickness

183x16x1.37

包装尺寸cm

Packing size (LxWxH)

383x167x220




三、配置单

序号

名称/Name

品牌/ Brand

可选配

1

电脑显示屏

computer display screen

中国台湾10寸彩色触摸屏

Taiwan 10 inches color touch screen





2

滚珠丝杆Ball screw

中国台湾上银滚珠丝杆

HIWIN Ball screw





3

线性导轨Linear guide

中国台湾上银高精度线性导轨

HIWIN high-precision linear guide





4

控制中心芯片control center

美国AMD



5

伺服电机Servo motor

日本富士伺服电机/ FUJI Servo motor



6

伺服驱动Servo drive

日本富士伺服驱动/ FUJI Servo drive



7

红外光控Photo cell

上海森磁/ shanghai Senci



8

低压电器Electrical

日本欧姆龙、法国施耐德/ Omron/Schneider



9

传感器Transducer

日本欧姆龙Omron



10

开关Switch

法国施耐德Schneider



11

限位开关Locating switch

日本欧姆龙Omron



12

气泵Air pump

森森气泵/Sensen



13

开关电源

中国台湾铭伟



14

启动开关Start button

德国穆勒/ Moeller



15

微调编码器Encoder

长春CHINA



16

电磁阀Proportion valve

中国台湾七洋

选配美国威格士

17

溢流阀

Keta /CHINA

选配美国威格士

18

液压泵Hydraulic pump

永灵/ Yong ling

选配意大利马祖奇

19

轴承Bearing

日本NSK



20

三角皮带Triangle belt

金狐狸CHINA



21

刀片Knife

上海IKS

选配日本兼房刀片

22

主电机Main motor

中龙CHINA



23

自动润滑系统Automatic refueling system

浙江zhejiang

选配
