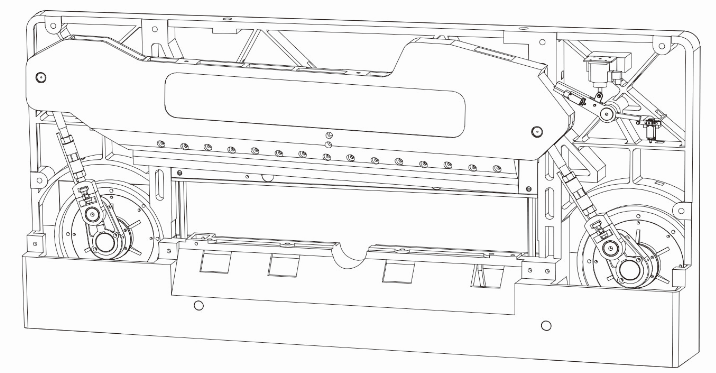

1.双蜗轮切纸机机器结构:
本系列双蜗轮双导轨无槽工作台切纸机 采用高速滚珠丝杠,线型导轨及无槽的工作台组成箱式的送纸机构.确保送纸器在高速运动下定位准确,纸张的压紧机构利用液压驱动,且压力无级可调,调压范围大.裁切机构由蜗杠通过电磁摩擦离合器带动双蜗轮同时拖动刀床,且刀床拉杠上装有过载保险装置、红外光电装置、电子刀锁装置,裁切双手同步按钮操作装置。因此本系列机器具有裁切力特别大,裁切精度高,操作方便安全可靠,坚固耐用的特点,特别适合裁切各种蜂窝纸、胶纸板,PC板等硬材料。
2. 双导轨送纸系统 :推纸系统采用中国台湾原装进口直线导轨和滚珠丝杆 ,耐磨,抗撞击力强。
3.15英寸TFT 彩色触摸屏:本系列程控电脑显示屏采用15英寸工业人机界面,电脑主要部件为美国工业级芯片, 多语言操作界面,并且配有电子手轮,让用户操作起来更人性化。可实现自我故障诊断功能和动画运转模式显示。编程容量达200组,每个程序组有200个不同位置裁切数据, 数据记忆储存达30万小时以上,从而保证了可靠性与稳定性。送纸电机采用日本交流数字伺服控制系统,送纸速度16-22米/分钟, 送纸定位精度可达0.01毫米。
4. 安全保护系统:机器采用光控安全装置、裁切动作双手同步按钮操作、电子刀锁单循环裁切等安全装置,保护操作人员能够安全进行操作。
5.过载保护装置以及安全快捷的换刀方式
6.刀条顶出装置
7.工作台镀铬处理:工作台和侧板表面都是采用镀铬处理,加强表面的光滑度及精度。
8.工作平台气珠 :整个工作平台均匀分布气珠,使得送纸工作更加方便、轻松。
9.特制电子刀锁:提供安全系数,提高生产效率
10.重型树脂砂机身,无翘曲。
11.光学对刀线灯装置,提供生产效率。
12.质量标准:本系列切纸机的质量符合中国人民***机械行业标准JB/T 8115 -2010
13.安全标准: 符合欧洲CE 标准
型 号 | SQZK1620D-15 |
max裁切门幅(cm) Max cutting width | 162 |
Max 裁切长度(cm) Max cutting length | 165 |
Max 裁切高度(cm) Max cutting height | 16.5 |
主电力(N) Main motor power | 7.5 |
裁切速度Cycles/min Cutting speed | 45 |
机器重量kg Weight | 6200 |
机器宽度含边桌 Width of machine with sideway | 371 |
机器宽度不含边桌 Width of machine without sideway | 340 |
机器长度(cm) length | 315 |
机器高度 height | 174 |
Min 裁切不含压板 Smallest cut without false clamp | 3.5 |
Min小裁切含压板 Smallest cut with false clamp | 11 |
刀片规格(cm) Knife thickness | 183x16x1.37 |
包装尺寸(cm) Packing size (LxWxH) | 383x167x220 |
